Features

  • 2 1/2 oder 3-Wege Aktivbox
    • Drei Dolifet-Endstufen pro Box
    • Drei hochwertige, separate Netzteile für Endstufen, Steuerung und Signalverarbeitung
    • Dreifach gefilterte Stromversorgung für die Endstufen
    • Aktive Frequenzweiche (Linkwitz-Riley 4ter Ordnung, phasenkompensiert)
    • Identische Frequenzbänder bei 2 1/2 und 3 Wegen
    • dadurch exakt identisches Zeitverhalten aller Systeme der Serie
    • ideal für hochwertige Heimkino-Installationen
  • Tief-/Tiefmittel-/Mitteltöner der selben Serie
  • Hochtöner: Air Motion Transformer (AMT), made by Mundorf
  • Frequenzgang: 20.000 Hz linear (-3 dB)
  • Mikrokontrollersteuerung für:
    • Überlastschutz mittels spezieller Schutzschaltung
    • Übertemperatursicherung
    • Einschaltautomatik oder Remote-Einschaltung
    • Einschaltgeräuschunterdrückung
  • Line-Eingang über Cinch (Neutrik)
  • Symmetrischer Eingang über XLR oder 6,3 mm Klinke
  • 6-Stufige Wahlschalter für
    • Lautstärke (Eingangspegelanpassung)
    • Hochtöner-Pegel
    • Bass-Pad
    • Bass Roll-Off
  • Gehäuse: Standardfarben “Strukturlack Schwarzgrau”, “Strukturlack Weiß”
  • Furniere und Sonderfarben gegen Aufpreis (aktuell sehr teuer)
Einschaltautomatik   AMT Hochtöner   DOLIFET Endstufe

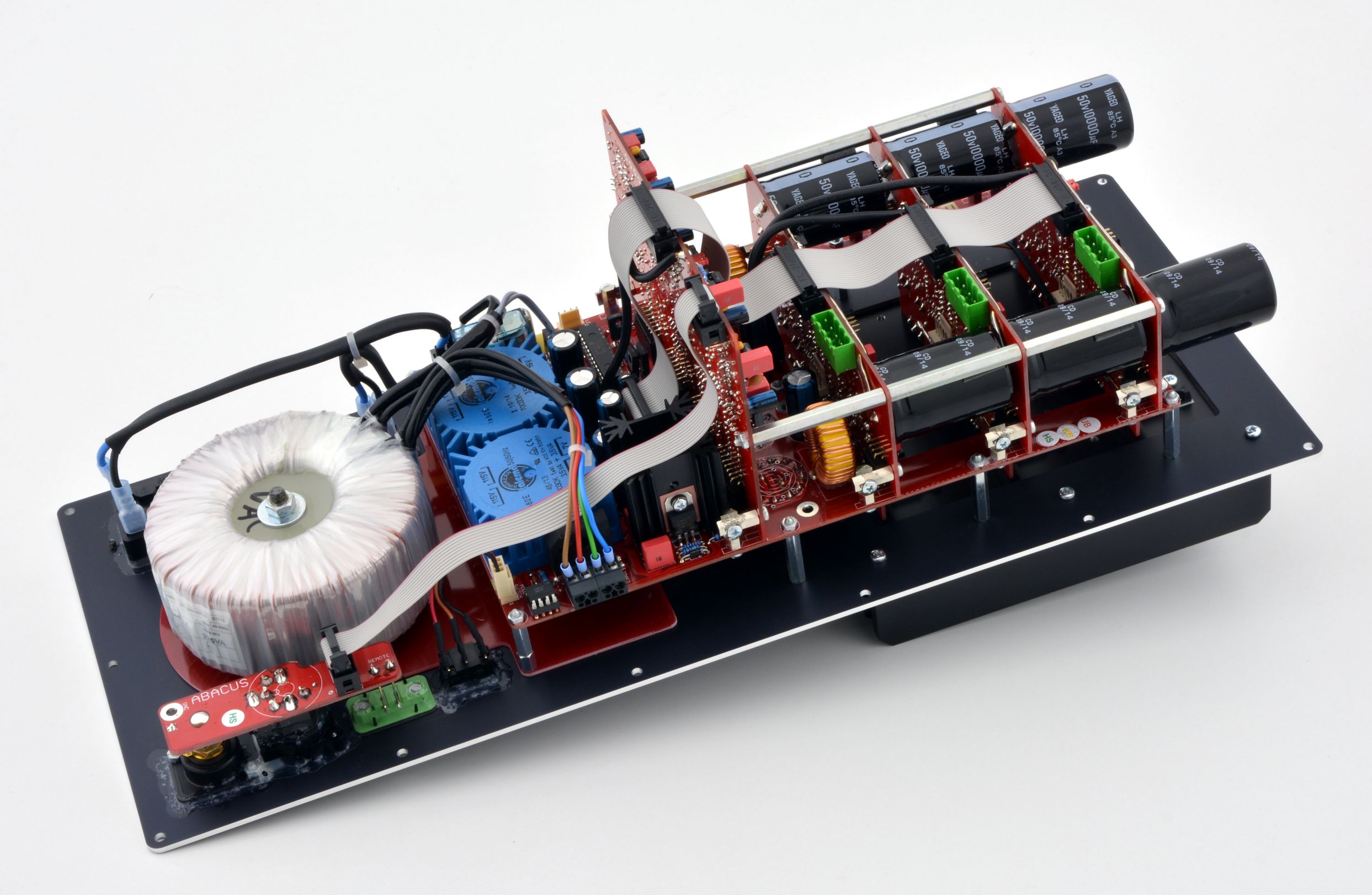

Trifon Rückwand mit Aktiv-Elektronik

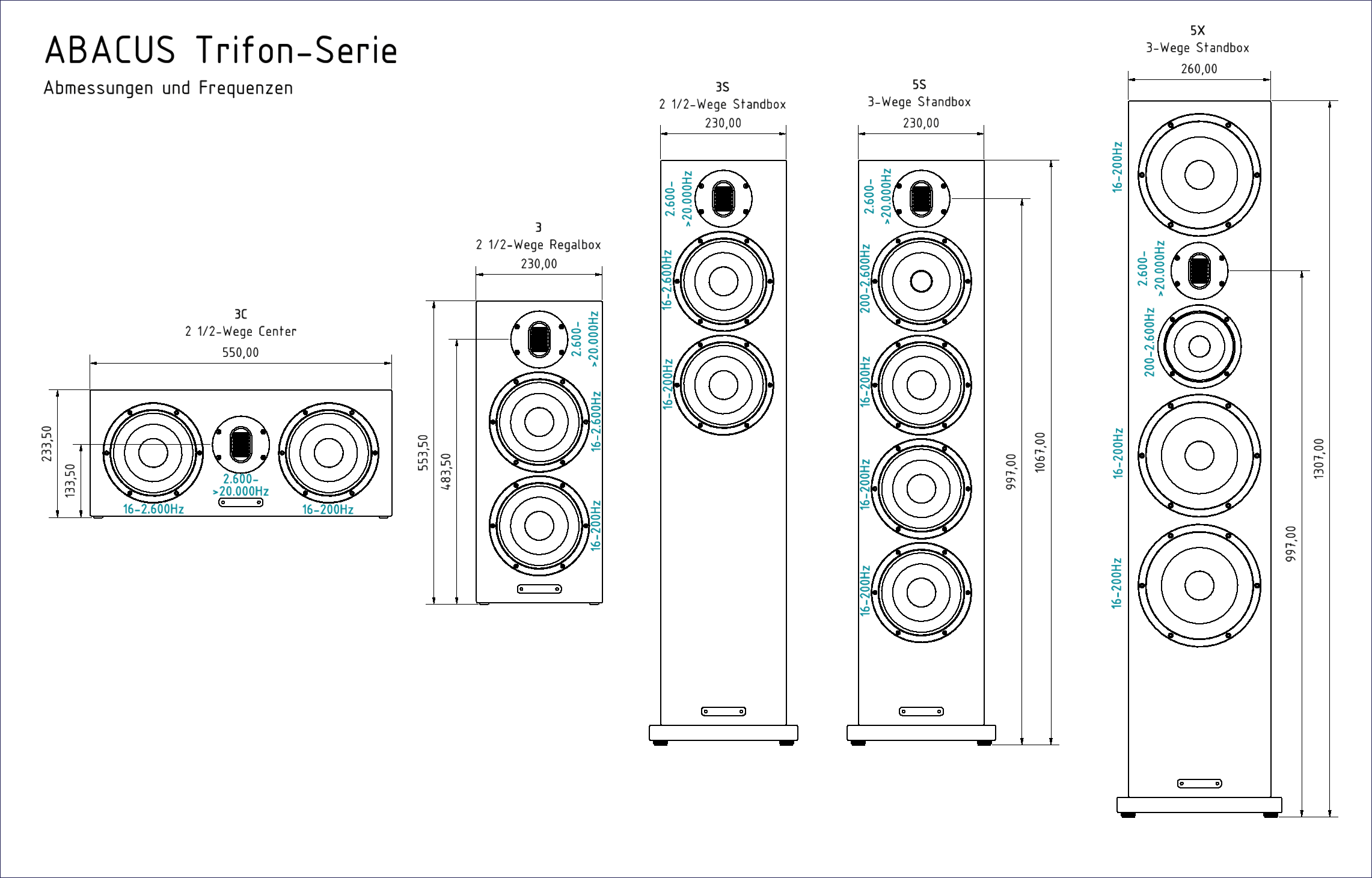

Trifon-Serie ÜberblickModelle der Trifon-Serie

Auf der Basis des Dolibox-Plateamp-Moduls (also der modularen Verstärkerrückwand) wurden teils parallel, teils nacheinander verschiedene Lautsprechermodelle entwickelt, deren Ähnlichkeit und Familienzugehörigkeit sich in Optik und Klangcharakteristik äußert. Alle Tief- und Tiefmitteltöner entstammen derselben Serie und der Hochtöner ist bei allen Modellen der gleiche. Durch die unterschiedliche Größen und Bauformen gibt es die passende Trifon für viele verschiedene Raumgrößen und Aufstellungsarten.

Der Hochtöner ist bei allen Standbox-Modellen auf derselben Höhe. Die Strom- und Signalanschlüsse sind bei allen Standboxen im untersten Bereich, die Kabel können also bodennah herangeführt werden.

Trifon 3

Die Trifon 3 ist eine kompakte 2 1/2-Wege-Regalbox mit gut 20 Litern Gehäusevolumen. Sie kann auf passenden Lautsprecherständern, im Regal oder auf einem Sideboard platziert werden. Wegen des geschlossenen Gehäuses und des homogenen Abstrahlverhaltens ist die Kompaktbox ziemlich unproblematisch in der Aufstellung und lässt sich außerdem durch 3 Drehschalter an die räumlichen Gegebenheiten anpassen. Dank der extrem leistungsfähigen Tief-(mittel-)töner kann sie bei abgrundtiefem Bass auch überraschende Pegel erzeugen.

Trifon 3S

Die Trifon 3S ist akustisch identisch mit der Trifon 3 . Das genutzte Volumen und die Elektronik sind gleich, nur auf einen zusätzlichen Ständer kann hier bei freier Aufstellung verzichtet werden. Außerdem befindet sich hier die Elektronik im Sockel, sodass die Anschlusskabel bequem in Bodennähe verlegt werden können. Die Höhe des Hochtöners beträgt ca. 1,07m, was bei einem bequemen Sofa etwa der Ohrhöhe entspricht. Die Füße in der stabilen Basisplatte verfügen über ein M6-Gewinde und lassen sich z.B. gegen Spikes austauschen.

Trifon 5S

Bei der Trifon 5S handelt es sich um eine 3-Wege Standbox. Hier werden vom zusätzlichen Volumen gut 30 Liter mit 3 Tieftönern genutzt und um ein eigenes Gehäuseabteil für einen Mitteltöner ergänzt. Die Signalverarbeitung der 5S ist dabei weitgehend identisch mit der der anderen Modelle, nur werden am Ende die Frequenzbänder anders aufgeteilt. Werden aber mehrere Modelle z. B. im Heimkino-Setup miteinander gemischt, haben sie dennoch exakt dasselbe Zeit-/Phasenverhalten.

Trifon 3C

Basierend auf den anderen 3er-Modellen handelt es sich bei der Trifon 3C um einen potenten Center-Lautsprecher, der durch seine liegende Anordnung besonders vom 2 1/2-Wege-Konzept profitiert, denn hier entstehen bei vielen marktüblichen Produkten extrem ungünstige Überlagerungen im Stimmbereich. Da auch hier die Signalverarbeitung identisch mit der der anderen Modelle ist, fügt sich der Center nahtlos in eine entsprechende Mehrkanalanlage ein. Bei Bedarf kann die Trifon 3C auch sehr gut als liegender Stereolautsprecher genutzt werden.

Trifon 5X

Als jüngster Vertreter der Serie wurde die Trifon 5X als neues Spitzenmodell mit etwas kräftigerem Netzteil und eigener Abstimmung vorgestellt. Die 5X ist ein ausgewachsener Standlautsprecher mit drei 22cm Tieftönern mit leichter Membran für große Dynamik bei gleichzeitig abgrundtiefem Bass mit erforderlichenfalls unvernünftigen Maximalpegeln. Unterstützt werden die Bässe von einem 15cm Mitteltöner und dem bewährten Air Motion Transformer Hochtöner. Die Anordnung der Treiber wurde dabei so gewählt, dass Abstrahlverhalten und Raumanregung auch bei den etwas größeren Abmessungen des Lautsprechers gutmütig bleiben. Trotz der etwas angepassten Abstimmung ist die grundsätzliche Signalverarbeitung auch hier identisch mit den anderen Modellen und große Ähnlichkeiten in Tonalität und Phasenverhalten sind ebenfalls gegeben.

Halbe Sachen?

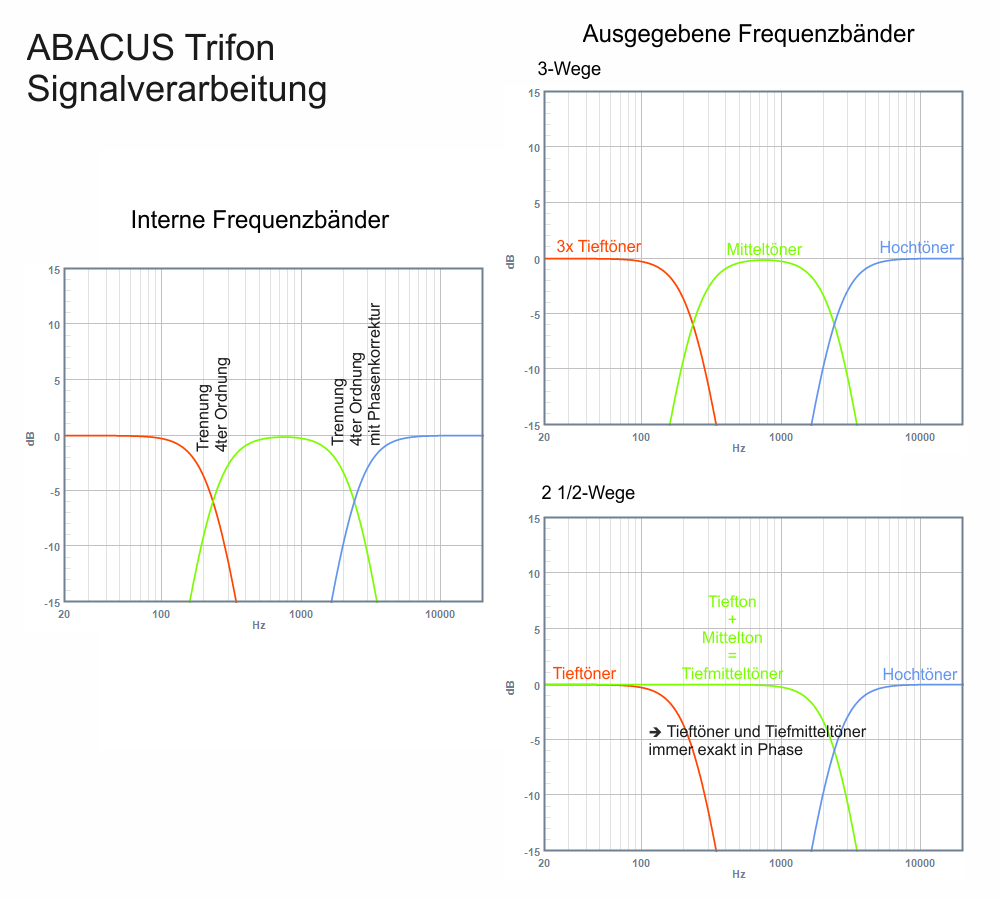

Trifon Serie - Frequenzbänder und Signalverarbeitung Bei großen Lautsprechern mit mehreren Schallwandlern ergeben sich durch Überlagerung der Schallereignisse aus verschiedenen Schallquellen häufig unerwünschte Klangverfärbungen. Diese ändern sich auch noch je nach Position des Lautsprechers und werden größer, je weiter die Schallwandler auseinander liegen. Um diesem Problem vorzubeugen gibt es schon lange das Konzept des “halben Weges”. Dabei werden zwar mehreren Lautsprecherchassis die ganz tiefen Töne zugeführt, um ausreichenden Schalldruck zu erzeugen, aber die mittleren Töne nur einem Chassis, das dem Hochtöner benachbart ist.
Bei passiven Lautsprechern wird das üblicherweise durch eine zusätzliche Spule realisiert, die den Tieftönern vorgeschaltet wird. Das führt allerdings auch zu zusätzlichen Phasendrehungen und Pegeldifferenzen.
Bei der 2 1/2-Wege Weiche der Trifon 3/3S/3C wird das Signal zunächst in drei vollkommen eigenständige Bereiche aufgetrennt. Dank der Weichenkonstruktion nach Linkwitz-Riley sind Tief- und Mitteltonband allerdings absolut phasengleich und können zu einem gemeinsamen Tiefmitteltonband addiert werden. Der Pegel des Tieftonanteils kann dabei genau dosiert und sogar per Schalter angepasst werden, um den Lautsprecher auf die jeweiligen Hörraumbedingungen anzupassen.

Emblem AMTAir Motion Transformer Hochtöner (AMT)

Der Air Motion Transformer (nicht zu verwechseln mit dem optisch ähnlichen „Bändchen“) ist ein spezieller Schallwandler, dessen Grundprinzip von Dr. Oskar Heil entwickelt wurde. Anders als bei herkömmlichen Konus- oder Kalottenhochtönern, die im Prinzip eine kolbenförmige Vor- und Zurück-Bewegung zum Verdrängen oder Ansaugen von Luft nutzen, wird hier eine ziehharmonikaartig gefaltete Folie im Magnetfeld bewegt, die Luft aus ihren Spalten hinausdrückt oder ansaugt.

Durch dieses Prinzip ist weniger mechanische Materialbewegung erforderlich, um den gleichen Schalldruck zu erzeugen und es werden akustische Verzerrungen reduziert. Durch ihren geometrischen Aufbau wird der Schall bei AMTs in der Vertikalen mit steigender Frequenz etwas stärker gebündelt. Das kann klangliche Vorteile bringen, weil Reflexionen von Fußboden und Zimmerdecke reduziert werden.

AMTs erfordern beim Design der Signalverarbeitung in Aktivlautsprechern spezielle Heransgehensweisen, da sie prinzipbedingt einen schnelleren akustischen Impuls erzeugen, als andere Lautsprechersysteme, mit denen sie kombiniert werden. Bei aktiven Konzepten kann dieses Verhalten durch Phasen- oder Zeitverzögerungen kompensiert werden. Air Motion Transformer unterliegen verstärkt Einspielvorgängen, wodurch sich der Klang in den ersten Betriebsstunden stetig leicht verändert, bis die mechanischen Parameter nach maximal ca. 20 Stunden Betrieb dem Soll entsprechen.

ABACUS verwendet zurzeit hochwertige Air Motion Transformer, die für die Trifon/Virage-Serie bei der Firma Mundorf in Köln, also in Deutschland und von Hand gefertigt werden, sowie in der Cortex-Serie einen AMT-Antrieb eines anderen Fabrikats, der mit einer ABACUS-eigenen Frontplatte ausgestattet wird. In der Oscara-Serie wird ein besonders großer AMT als akustischer Dipol eingesetzt, strahlt also nach vorne und interviert auch nach hinten ab.

Dolifet-Emblem

Leistungsverstärker in Dolifet-Technologie

Die Abkürzung „Dolifet“ steht für „Drain-output load-independent field effect transistor“, also „Drain-Ausgang lastunabhängiger Feldeffekttransistor“. Sie steht für die neue hauseigene ABACUS-Verstärker-Schaltung, bei der (wie schon bei den ersten ABACUS-Verstärkern) die Leistungstransistoren "auf dem Kopf stehen". Es handelt sich dabei um eine analoge Gegentakt-Verstärkerschaltung mit moderatem Ruhestrom (ähnlich "Class A/B"). Anders als bei vergleichbaren Konzepten, wo die Last (also der Lautsprecher) am Emitter- oder Source-Ausgang der Transistoren hängt, und damit in deren Steuerstrecke, nutzt die ABACUS-Schaltung den Drain-Output, der mit der Steuerung des Transistors nichts zu tun hat. Nur so kann der Ausgang des Verstärkers lastunabhängig bleiben.

Weil die Transistorausgänge in dieser Art der Beschaltung auch wirklich ihrer Ansteuerung gehorchen, kann man den Verstärkerausgang mit einer sog. "Über-Alles-Gegenkopplung" versehen, also einer Regelschleife, die dafür sorgt, dass das Signal, das aus dem Verstärker in die Lautsprecher geht, auf Gedeih und Verderb dem Eigangssignal (also der Musik) entspricht. Durch diese Regelschleife wird der Verstärker extrem niederohmig (das Signal geht also auch bei Belastungen mit niedrigen "Ohmzahlen" nicht in die Knie), die Lautsprechermembranen werden extrem präzise und kontrolliert angesteuert und sogar eventuelle Klangbeeinflussungen durch die Lautsprecherkabel (bei Passivboxen) werden auf ein Minimum reduziert.

Bei ABACUS Aktivlautsprechern, wo die Lautsprecherchassis direkt an den Dolifet-Endstufen hängen, wird die Kontrolle nochmals auf die Spitze getrieben und die Kombination "Verstärker-Lautsprecher" lässt sich haargenau aufeinander abstimmen.
