Eine neue Serie mit DSP

Die Cortex-Serie wurde auf Basis vieljähriger Erfahrungen mit dem Zusammenspiel der ABACUS-Verstärkertechnik mit einem digitalen Signalprozessor entwickelt. Das Hauptziel bestand dabei darin, die Möglichkeiten dieser Kombination voll auszunutzen und Produkte mit einem besonders großen Preisleistungsverhältnis zu realisieren.

Neueste Verstärkermodule

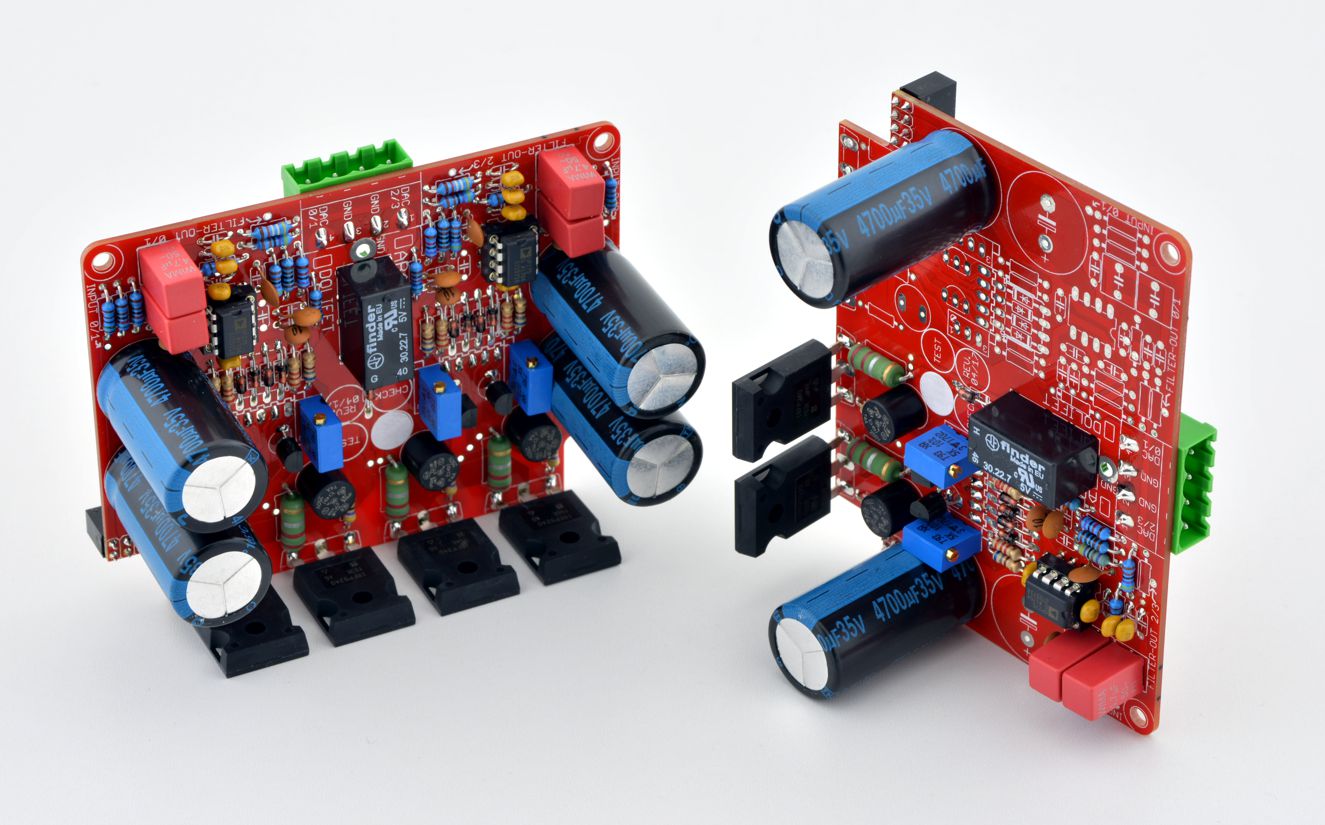

Cortex Dolifet Verstärkermodule - einfach oder doppeltDie Cortex-Elektronik ist modular mit Endstufenmodulen der neuesten Dolifet-Generation bestückt. Diese Module vereinen Lastunabhängigkeit und Kontrolle mit hoher Effizienz und großer Bandbreite. Je nach Cortex-Modell wird die Rückwand mit der Hauptplatine und ein oder zwei Modulplatinen ausgerüstet, wobei jede davon eine oder zwei Endstufen enthält. So sind die Modelle mit zwei Treibern mit einer Doppelendstufe ausgestattet, der Center mit einem Doppel- und einem Einzelmodul, sowie die Standbox mit zwei Doppelmodulen, also einer Endstufe pro Schallwandler. Dadurch kann zum einen immer ein optimaler Leistungsdurchsatz erreicht und zum anderen eine optimale Signalverarbeitung in Hinblick auf Frequenzgang und Abstrahlverhalten realisiert werden.



Dolifet-Emblem

Leistungsverstärker in Dolifet-Technologie

Die Abkürzung „Dolifet“ steht für „Drain-output load-independent field effect transistor“, also „Drain-Ausgang lastunabhängiger Feldeffekttransistor“. Sie steht für die neue hauseigene ABACUS-Verstärker-Schaltung, bei der (wie schon bei den ersten ABACUS-Verstärkern) die Leistungstransistoren "auf dem Kopf stehen". Es handelt sich dabei um eine analoge Gegentakt-Verstärkerschaltung mit moderatem Ruhestrom (ähnlich "Class A/B"). Anders als bei vergleichbaren Konzepten, wo die Last (also der Lautsprecher) am Emitter- oder Source-Ausgang der Transistoren hängt, und damit in deren Steuerstrecke, nutzt die ABACUS-Schaltung den Drain-Output, der mit der Steuerung des Transistors nichts zu tun hat. Nur so kann der Ausgang des Verstärkers lastunabhängig bleiben.

Weil die Transistorausgänge in dieser Art der Beschaltung auch wirklich ihrer Ansteuerung gehorchen, kann man den Verstärkerausgang mit einer sog. "Über-Alles-Gegenkopplung" versehen, also einer Regelschleife, die dafür sorgt, dass das Signal, das aus dem Verstärker in die Lautsprecher geht, auf Gedeih und Verderb dem Eigangssignal (also der Musik) entspricht. Durch diese Regelschleife wird der Verstärker extrem niederohmig (das Signal geht also auch bei Belastungen mit niedrigen "Ohmzahlen" nicht in die Knie), die Lautsprechermembranen werden extrem präzise und kontrolliert angesteuert und sogar eventuelle Klangbeeinflussungen durch die Lautsprecherkabel (bei Passivboxen) werden auf ein Minimum reduziert.

Bei ABACUS Aktivlautsprechern, wo die Lautsprecherchassis direkt an den Dolifet-Endstufen hängen, wird die Kontrolle nochmals auf die Spitze getrieben und die Kombination "Verstärker-Lautsprecher" lässt sich haargenau aufeinander abstimmen.

Hochklassige Treiberauswahl

Die Tief- und Tiefmitteltöner mit Membranen aus Glasfaser-Papier-Verbund wurden weitgehend von der Trifon-Serie übernommen und leisten auch bei großen Hüben Erstaunliches. Durch den speziellen Antrieb verhalten sie sich für beide Auslenkungsrichtungen nahezu gleich, was Verzerrungen reduziert.

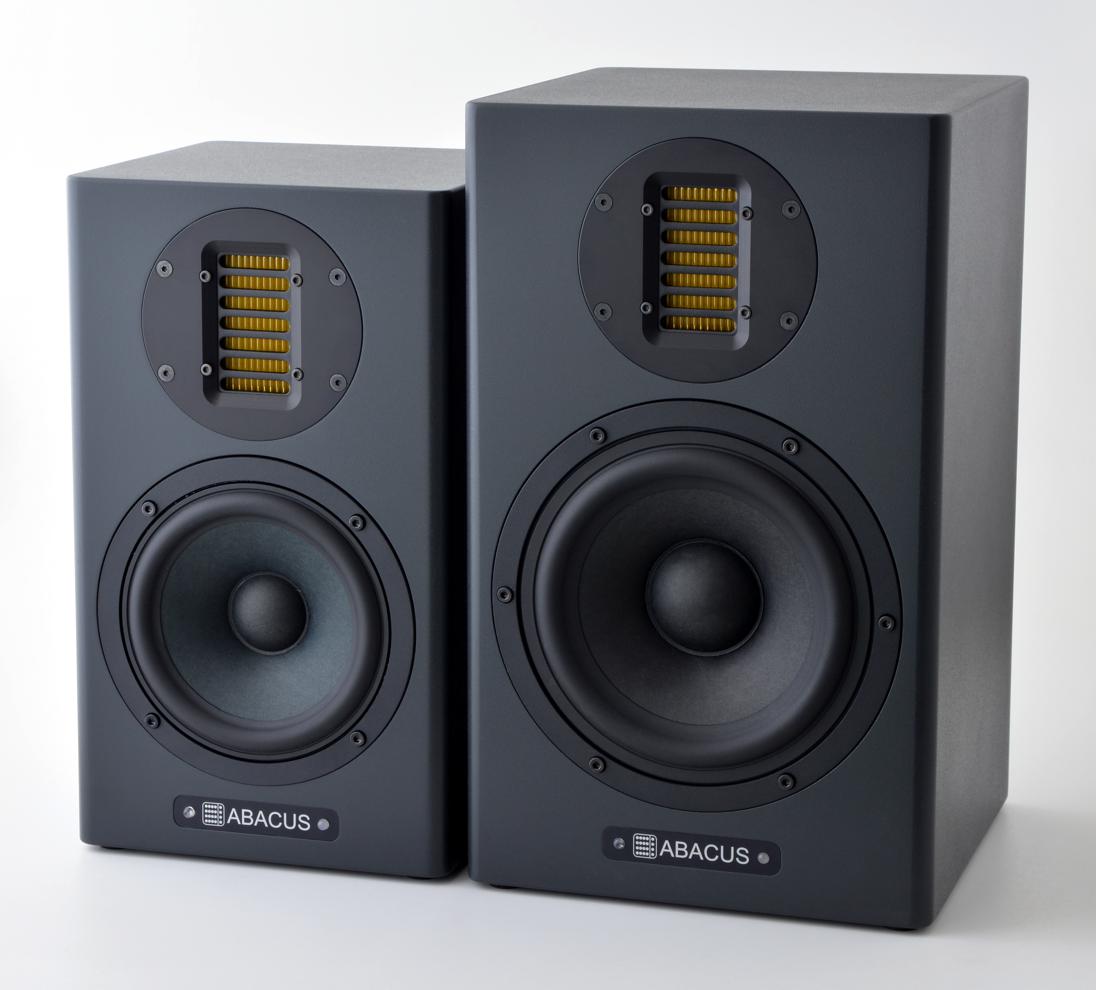

Cortex 6 und 10 im Vergleich - Farbausführung "Schwarzgrau Strukturlack"

Emblem AMTAir Motion Transformer Hochtöner (AMT)

Der Air Motion Transformer (nicht zu verwechseln mit dem optisch ähnlichen „Bändchen“) ist ein spezieller Schallwandler, dessen Grundprinzip von Dr. Oskar Heil entwickelt wurde. Anders als bei herkömmlichen Konus- oder Kalottenhochtönern, die im Prinzip eine kolbenförmige Vor- und Zurück-Bewegung zum Verdrängen oder Ansaugen von Luft nutzen, wird hier eine ziehharmonikaartig gefaltete Folie im Magnetfeld bewegt, die Luft aus ihren Spalten hinausdrückt oder ansaugt.

Durch dieses Prinzip ist weniger mechanische Materialbewegung erforderlich, um den gleichen Schalldruck zu erzeugen und es werden akustische Verzerrungen reduziert. Durch ihren geometrischen Aufbau wird der Schall bei AMTs in der Vertikalen mit steigender Frequenz etwas stärker gebündelt. Das kann klangliche Vorteile bringen, weil Reflexionen von Fußboden und Zimmerdecke reduziert werden.

AMTs erfordern beim Design der Signalverarbeitung in Aktivlautsprechern spezielle Heransgehensweisen, da sie prinzipbedingt einen schnelleren akustischen Impuls erzeugen, als andere Lautsprechersysteme, mit denen sie kombiniert werden. Bei aktiven Konzepten kann dieses Verhalten durch Phasen- oder Zeitverzögerungen kompensiert werden. Air Motion Transformer unterliegen verstärkt Einspielvorgängen, wodurch sich der Klang in den ersten Betriebsstunden stetig leicht verändert, bis die mechanischen Parameter nach maximal ca. 20 Stunden Betrieb dem Soll entsprechen.

ABACUS verwendet zurzeit hochwertige Air Motion Transformer, die für die Trifon/Virage-Serie bei der Firma Mundorf in Köln, also in Deutschland und von Hand gefertigt werden, sowie in der Cortex-Serie einen AMT-Antrieb eines anderen Fabrikats, der mit einer ABACUS-eigenen Frontplatte ausgestattet wird. In der Oscara-Serie wird ein besonders großer AMT als akustischer Dipol eingesetzt, strahlt also nach vorne und interviert auch nach hinten ab.

Familienbande

Ein Ziel bei der Entwicklung der Cortex-Serie war es, eine Familie von Lautsprechermodellen zu kreieren, die sich in ihrem akustischen Verhalten trotz unterschiedlicher Größe und Geometrie so ähnlich sind, dass sie sich problemlos zu einem homogenen Multikanalsystem kombinieren lassen. Das wird durch entsprechende Signalverarbeitung und Ähnlichkeiten der Schallwandler mühelos sichergestellt.

Aufgrund der generell bei ABACUS-Produkten ohnehin sehr einheitlichen, neutralen Abstimmung lassen sie sich darüber hinaus auch problemlos mit größeren oder kleineren Serien, wie der C-Box oder der Trifon kombinieren.



Emblem DSP

DSP-basierte Signalverarbeitung (Digital Signal Processing)

Die Frequenzweiche, also die Aufteilung der Signale je nach Frequenzbereich, und die Optimierung der Lautsprechereigenschaften erfolgen bei ABACUS Aktivlautsprechern und -subwoofern stets aktiv, das heißt vor der Leistungsverstärkung (anders als bei passiven Lautsprechern, wo das bereits leistungsverstärkte Signal durch Spulen und Kondensatoren aufgetrennt und beinflusst wird). Je nach Lautsprecherserie und dem damit verbundenen angestrebten Aufwand und Preis-Leistungs-Verhältnis geschieht das bei ABACUS mit analogen Filterschaltungen (z. B. C-Box, Trifon, Oscara) oder wie hier mit einem digitalen Signalprozessor.

Der eingebaute digitale Signalprozessor (DSP) erledigt eine Vielzahl unterschiedlichster Aufgaben, ohne dass damit der Aufwand an Bauteilen ins Unermessliche wächst. Der bei ABACUS verwendete DSP stellt unzählige Filter bereit, übernimmt die Funktion der aktiven Frequenzweiche, Linearisierung des Frequenzgangs, Phasen- und Laufzeitkorrekturen und obendrein noch Schalt- und Steuerfunktionen. Ist das Signal erst einmal digitalisiert, kann es nämlich ohne Klangeinbußen beliebig bearbeitet werden, denn jeder Filter und jede Steuerfunktion ist dann nur noch eine Rechenaufgabe, die mit hoher Taktfrequenz abgearbeitet wird. Die zeitliche Verzögerung durch den Prozessor beträgt dabei nur ca. 0,3 ms.

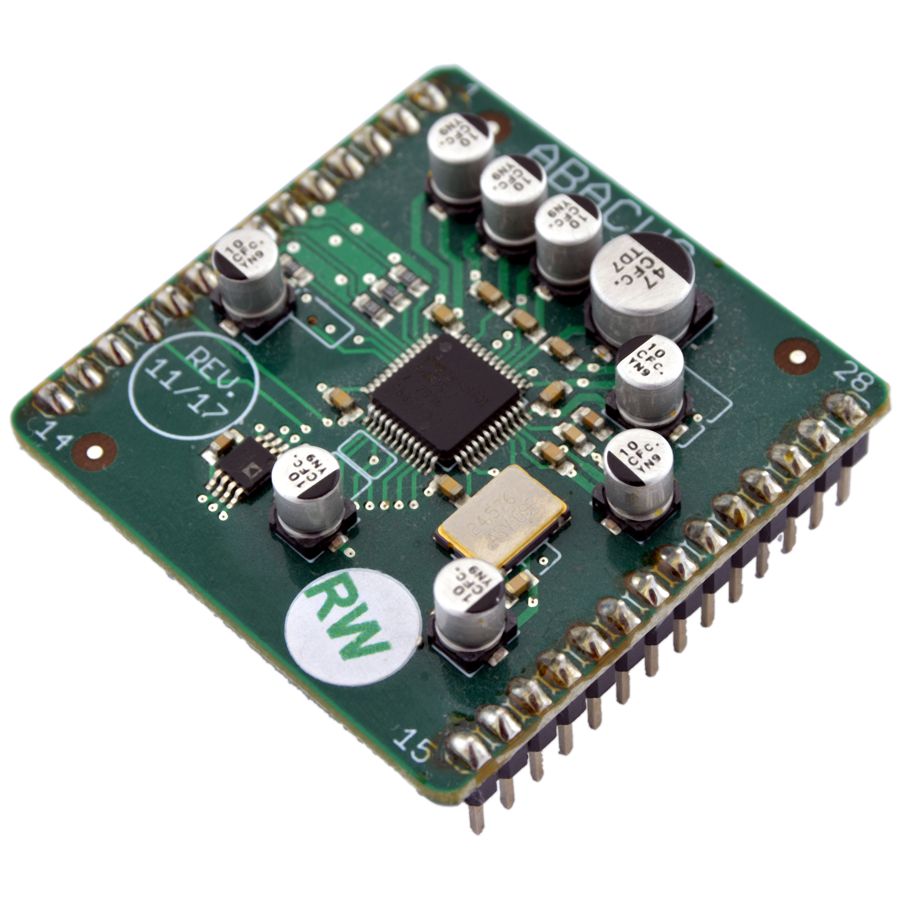

ABACUS DSP-Modul, Chip, Taktgeber und PeripherieHochauflösende Analog/Digital- und Digital/Analog-Wandler sind bei dem von ABACUS verwendeten DSP-Chip bereits „on-board“. Die Vorteile: Wandlungen und Signalverarbeitung werden vom selben, hochpräzisen "Uhrwerk" getaktet und die internen Signalwege sind entsprechend kurz. Aber am Ende ist – wie immer bei ABACUS – alles streng analog, denn ein Lautsprecher ist nach wie vor ein analoges Bauteil. Die Ohren übrigens auch…

Für versierte Anwender gibt es auch die Möglichkeit, den internen DSP von außen zu programmieren. Damit lassen sich die Abstimmung der Frequenzweiche anpassen, Verstärkermodule für OEM- und DIY-Projekte modifizieren oder auch einfache Raumkorrekturen realisieren. Für weitere Informationen dazu wenden Sie sich bitte im Vorfeld an ABACUS!



Modulare Verstärkerrückwand

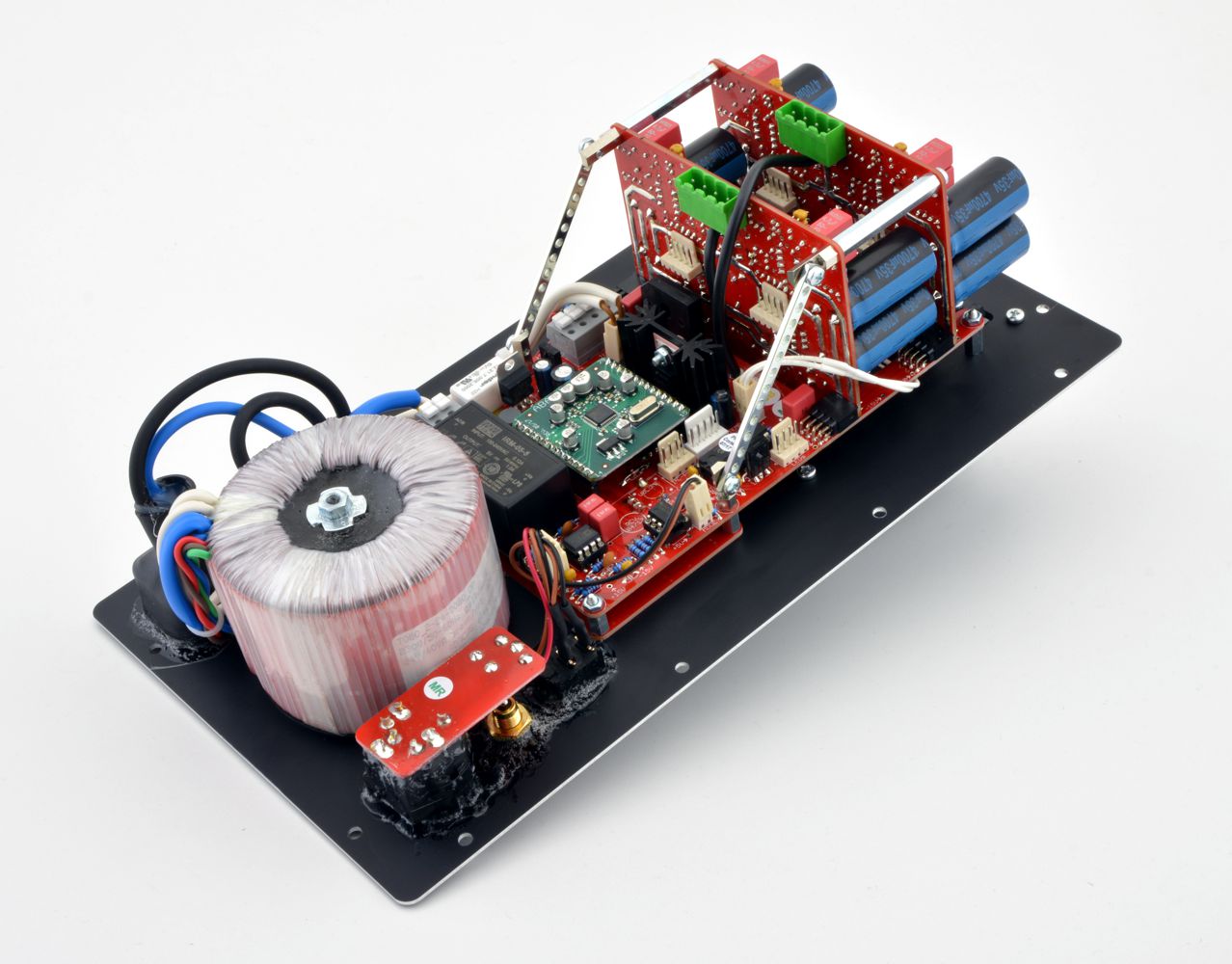

Elektronikrückwand der Cortex - 4-Kanal-VersionDas Rückwandmodul ist bei allen Cortex-Modelle gleich. Je nach Anzahl der erforderlichen Verstärkerkanäle wird es aber mit 2, 3 oder 4 Verstärkermodulen und einem entsprechend kleineren oder größeren Kühlkörper ausgestattet.

Dank der DSP-Technik (siehe oben) stehen in der Cortex-Elektronik vielseitige Möglichkeiten der Signalverarbeitung zur Verfügung. Konkret genutzt werden dabei

  • Pegelüberwachung
  • Frequenzweichenfilter
  • Frequenzgangglättung
  • Bassentzerrung
  • Laufzeitkorrektur
  • extern einstellbare Parameter zur Raumanpassung
  • Programmlimiter als Schutzschaltung

Die Frequenzweiche beinhaltet dabei für den Center und die Standbox eine 2 ½-Wege-Trennung, das heißt, einer der beiden äußeren Center-Treiber und die beiden unteren Standbox-Treiber bekommen nur den reinen Tieftonanteil bis ca. 200Hz und nur der jeweils übrige Treiber den Tiefmitteltonanteil der an den Arbeitsbereich des Hochtöners anschließt. Das verhindert schädliche Überlagerungen im Mitteltonbereich und verbessert das akustische Abstrahlverhalten erheblich. Die zusätzliche Phasendrehung dieser Trennung wird über Allpassfilter kompensiert. Im Bassbereich steht dadurch aber die volle mechanische Energie aller Tieftontreiber zur Verfügung.

Filter
In absteigender Reihenfolge

9 Artikel

pro Seite
Ansicht als Raster Liste

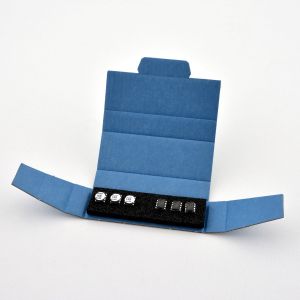

  1. Chip-Update Cortex Version 01/22
