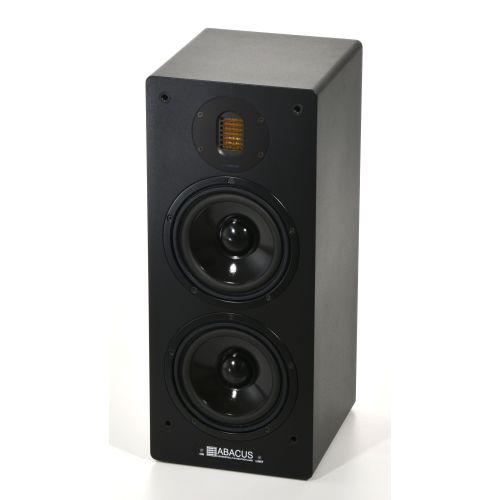

APC24-23C mit Air Motion Transformer schwarz
APC24-23CS mit Air Motion Transformer schwarz APC24-23CS mit Kalottenhochtöner weiß APC24-23C mit Air Motion Transformer schwarz APC24-23CS mit Kalottenhochtöner Spezialanfertigung Kirschfurnier APC24-23C(S) mit Air Motion Transformer weiß APC24-23CS mit Kalottenhochtöner Spezialanfertigung Kirschfurnier APC24-23CS mit Kalottenhochtöner Spezialanfertigung Kirschfurnier APC24-23CS mit Air Motion Transformer Spezialanfertigung Kernbuchenfurnier APC24-23C mit Kalottenhochtöner Spezialanfertigung Ahornfurnier APC24-23C mit Kalottenhochtöner Spezialanfertigung Buchenfurnier APC24-23C mit Kalottenhochtöner Spezialanfertigung Nussbaumfurnier APC24-23CS mit Air Motion Transformer Spezialanfertigung Kernbuchenfurnier APC24-23CS mit Air Motion Transformer weiß APC24-23CS mit Air Motion Transformer weiß APC24-23C mit Kalottenhochtöner weiß APC24-23C Rückseite APC24-23C mit Kalottenhochtöner Spezialanfertigung Eiche P43 APC24-23C mit Kalottenhochtöner schwarz

APC 24-23C und 24-23CS

APC 24-23C Kompaktbox
APC 24-23CS Standbox
(Paarpreise)

Lieferzeit
nicht mehr lieferbar
2.500,00 €
Verfügbarkeit: Auf Lager
Nur %1 übrig

Befinden sich Lautsprecher und Verstärker in einem gemeinsamen Gehäuse, lassen sich viele physikalisch bedingte Unzulänglichkeiten komfortabel verhindern. Was bleibt, ist die Frequenzweiche. Wie alle Filter - egal ob aktiv oder passiv - dreht eine solche Weiche die Phase und verursacht damit Zeitfehler. Beim ABACUS-APC-Konzept wird dieses Problem auf ungewöhnliche Weise ausgeschlossen. Eine APC-Aktivbox enthält einen ABACUS-Verstärker und eine quasipassive 2-Wege Frequenzweiche.

Mit Hilfe einer speziellen Schaltung werden die Rückmeldungen beider Wege hinter der Weiche zu einem gemeinsamen Sensorsignal addiert. Dieses Signal wird mit dem Eingangssignal (der Musik) verglichen und jede Differenz ausgeregelt. So ist gewährleistet, dass das Gesamtsignal der Lautsprecher immer dem Sollsignal entspricht und außerdem zeit- und phasenrichtig ist. Dank der Membrankontrolle und Lastunabhängigkeit mit dem ABACUS-Verstärker wird zudem eine Bassentzerrung  bis 16Hz  linear realisiert.

Features:

  Einschaltautomatik   AMT Hochtöner
  • Lineare und phasenlineare Aktivbox
  • EMK-geregelt
  • APC-Frequenzweiche
  • Geschlossenes Gehäuse mit ca. 24 Litern Volumen
  • 2× 16,5cm/6,5”-Tiefmitteltöner
  • 25,4mm/1”-Kalottenhochtöner oder Air Motion Transformer (AMT)
  • linear von 16 bis 20.000Hz
  • Mikrokontrollersteuerung für
    • Überlastschutz mittels spezieller Schutzschaltung
    • Übertemperatursicherung
    • Einschaltautomatik (reagiert auf Signal, nicht auf Netzimpulse)
    • Einschaltgeräuschunterdrückung
  • Line-Eingang über Cinch (Neutrik)
  • Symmetrischer Eingang über XLR oder 6,3mm Klinke
  • Subsonic-Filter
  • Sufenlose Regelmöglichkeit für
    • Lautstärke (Eingangspegelanpassung)
    • Bass Roll-off 16-64Hz
    • Bass-Absenkung bis -6dB
    • Hochtöner-Pegelanpassung +2/-5dB
  • Strukturlack weiß oder schwarz, Option: andere Farben oder Echtholzfurnier
  • Regalversion erweiterbar mit Sockel-Subwoofer ABS210
  • Abnehmbare Frontabdeckung

Wie funktioniert APC-Prinzip, schematisch APC?

In klassischen aktiven Lautsprecherkonzepten, wie auch der ABACUS A-Box, kommen hinter einer aktiven Frequenzweiche mehrere Verstärker zum Einsatz. Jeder Schallwandler lässt sich so auf bestmögliche Weise antreiben und je nach Aufwand sogar regeln und entzerren. Das Zusammenführen der einzelnen Wege geschieht mit Hilfe aktiver Filter, die analog oder digital aufgebaut und beliebig aufwendig sein können. Mit entsprechend guter Abstimmung lassen sich so sehr gute Ergebnisse erzielen.

Zwei Probleme bleiben aber bestehen: Zum einen drehen die Filter der Frequenzweiche die Phase des Signals, verzögern oder beschleunigen also bestimmte Töne. Zum anderen spielen alle Schallwandler für sich, wie Kanon singen mit zugestopften Ohren.

Wie also diese Probleme lösen?

Die ABACUS-Verstärkerschaltung funktioniert mit 100%iger Gegenkopplung, das heißt, ungewollte Bewegungen des Lautsprechers werden erkannt und verhindert. Das Signal am Lautsprecher ist also zwingend identisch mit dem Eingangssignal (der Musik) und obendrein zeitrichtig. Trennt man nun mit einem speziellen passiven Filternetzwerk die verschiedenen Frequenzbänder auf die einzelnen Wege auf und greift das Gegenkopplungssignal hinter diesem Netzwerk direkt an den Lautsprecherchassis ab, so sind darin auch die störenden Parameter der passiven Filter enthalten.

Der Verstärker sorgt also dafür, dass die Summe der Signale an den einzelnen Wegen immer dem Eingangssignal entspricht.

Dadurch ist ein nahtloser und phasenrichtiger Übergang zwischen Hochtöner und Tieftöner – oder theoretisch auch mehr Wegen – gewährleistet.

Um den Lautsprecher an die jeweiligen Gegebenheiten anzupassen lässt sich der Hochtonbereich innerhalb dieser Regelung stufenlos um bis zu 2dB anheben bzw. 5dB absenken.

Linear Innenleben der APC24-23C ab 16Hz

ABACUS-Aktivlautsprecher spielen ab 16Hz linear, unabhängig von ihrer Gehäusegröße oder Treiberbestückung. Das ist dank der ABACUS-Verstärkerschaltung möglich. Mittels internem analogen Equalizing wird der Bass in der abfallenden Flanke unterhalb der Resonanzfrequenz quasi hochgeklappt. Daraus resultiert ein geschlossener tiefbassfähiger Lautsprecher, der aufgrund seiner kleinen Abmessungen wenig Eigenklang produziert und unkritisch bei der Aufstellung ist.

Tiefbassfähigkeit ist nicht zuletzt wichtig, um beim Abspielen einer Tonaufnahme die Größe des Raumes zu vermitteln, in dem sie aufgenommen wurde. Um Lautstärke zu gewinnen lässt sich der Tiefbass stufenlos von 16 bis 64Hz begrenzen. Außerdem verfügt der Lautsprecher über einen Einsteller auf der Rückseite, mit dem bei Wand- oder Eckaufstellung der Bereich unter 300Hz stufenlos bis 6dB abgesenkt werden kann.



APC 24-23C und APC24-23CS mit Air Motion Transformer (AMT)

Aufpreis: €300,-/Paar, nachträgliche Umrüstung möglich (komplett €400)!

ABACUS APC mit Air Motion Transformer (AMT)

Die Entwicklung der APC-Lautsprecher geht zurück auf 1983/84. Die extrem komplexe APC-Regelung stellt besondere Anforderungen an die Schallwandler. Populäre andersartige Treiber wurden immer wieder versucht und verworfen, bis Ende 2013 bei der Entwicklung der Concerto Grosso ein besonderer Air Motion Transformer (AMT) ins Haus kam.

Ein AMT bei ABACUS? - das löste auf Anhieb eine Flut von Anfragen aus, ob man die APC nicht auch mit einem AMT ausstatten könne. Wegen früherer Erfahrungen wurde das anfangs eher pessimistisch eingeschätzt. Aber die Anregungen von draußen erweckten schnell die eigene Neugier. Warum sollte APC eigentlich nicht mit diesem besonderen AMT funktionieren...?

Im Labor haben sich schnell alle Bedenken aus früheren Erfahrungen in Luft aufgelöst. Der Vergleich von APC mit Kalotte und APC mit Air Motion Transformer ist ein Wettstreit auf hohem Niveau, aber offensichtlich mit Punktgewinn bei AMT. Der AMT kann's wohl alles besser...

APCs mit AMT sind lieferbar! Der Mehrpreis für APCs mit Air Motion Transformer ist 300 Euro fürs Paar. Die Nachrüstung für ABACUS APC24-23 ab C-Version wird angeboten. Terminabsprache ist sinnvoll.

aktualisiert 18.04.2014 (khs)

Technische Daten:

Version: APC24-23C Kompaktbox APC24-23CS Standbox
Netzanschluss: 230V AC, Kaltgeräteanschluss 230V AC, Kaltgeräteanschluss
Leistungsaufnahme, Automatik: ca. 0,4VA ca. 0,4VA
Leistungsaufnahme, Leerlauf: ca. 12VA ca. 12VA
Leistungsaufnahme, maximal: ca. 200VA ca. 200VA
RMS-Leistung: 160W 160W
Frequenzgang: 16…64-20.000Hz 16…64-20.000Hz
Ladekapazität/Energie: 2*20.000µF/2*16J 2*20.000µF/2*16J
Netto Gehäusevolumen: 24l 24l genutzt
Signaleingangspegel, maximal: 30Vss 30Vss
Eingangsimpedanz: ca. 10kΩ ca. 10kΩ
Maße Gehäuse (B x T x H): 230×250×550mm 230×250×1030mm
Maße über alles (B x T x H): 230×291,5×553,5mm 286×306×1075mm
Gewicht (Stück, mit Abdeckung): 12,75kg 21,6kg
Versandgewicht (Stück, mit Abdeckung): 15,2kg 26,5kg
Packmaß (eine Box): 340×660×415mm 340×1200×415mm
Garantie: 3 Jahre 3 Jahre
Produktinfo als PDF Produktinfo als PDF
