60-120C

Die Eingangsstufe

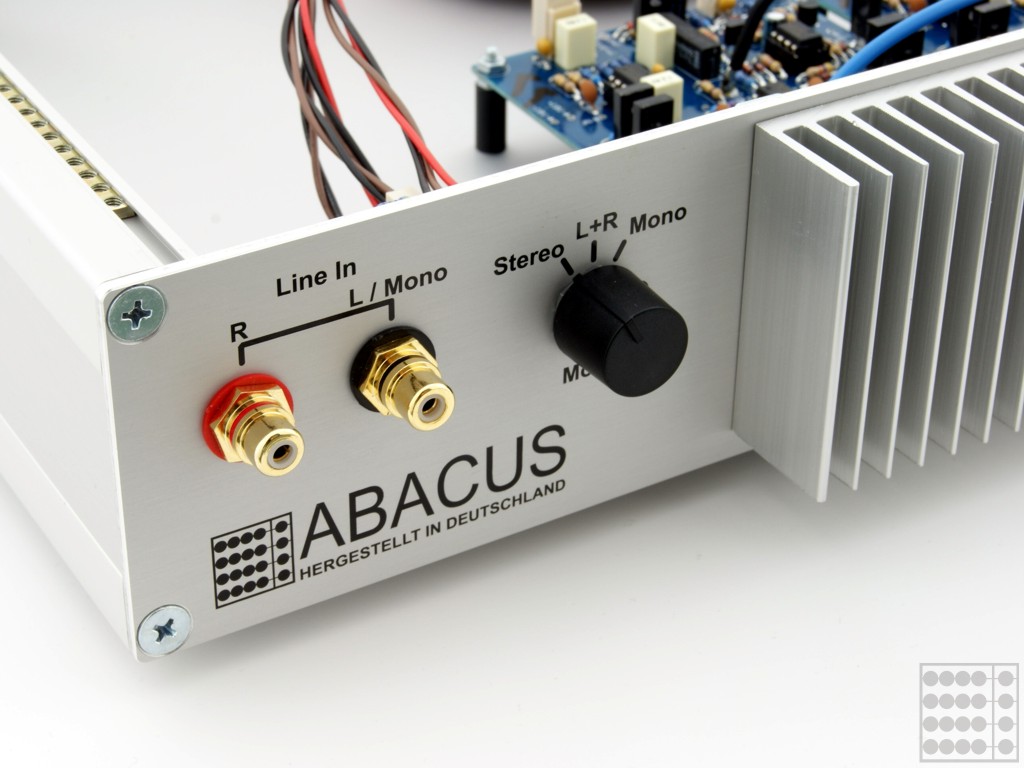

Der Eingang des ABACUS 60-120C ist mit vergoldeten Cinchbuchsen ausgestattet. Direkt daneben ist der Schalter zur Umschaltung der Betriebsmodi.

Die Stellung “Stereo” erlaubt den Betrieb von zwei unabhängigen Lautsprecherkanälen. In Stellung “L+R” (links + rechts) werden beide Kanäle gleichgeschaltet, um zum Beispiel zwei Wege in einem Lautsprecher gleichzeitig anzusteuern. In Stellung “Mono” sind die beiden Endstufen gebrückt; dann liefert der Verstärker die doppelte Ausgangsspannung (bis 144Vss) und damit entsprechend höhere Leistung. Besonders hochohmige Lautsprecher, aber auch Elektrostaten sind dafür meistens dankbar. Ein überdies möglicher Nutzen: die Endstufe läuft “massepotenzialfrei”.

In entsprechender Anschlussvariante arbeitet ein ABACUS 60-120C als echter vollsymmetrischer Monoblock.

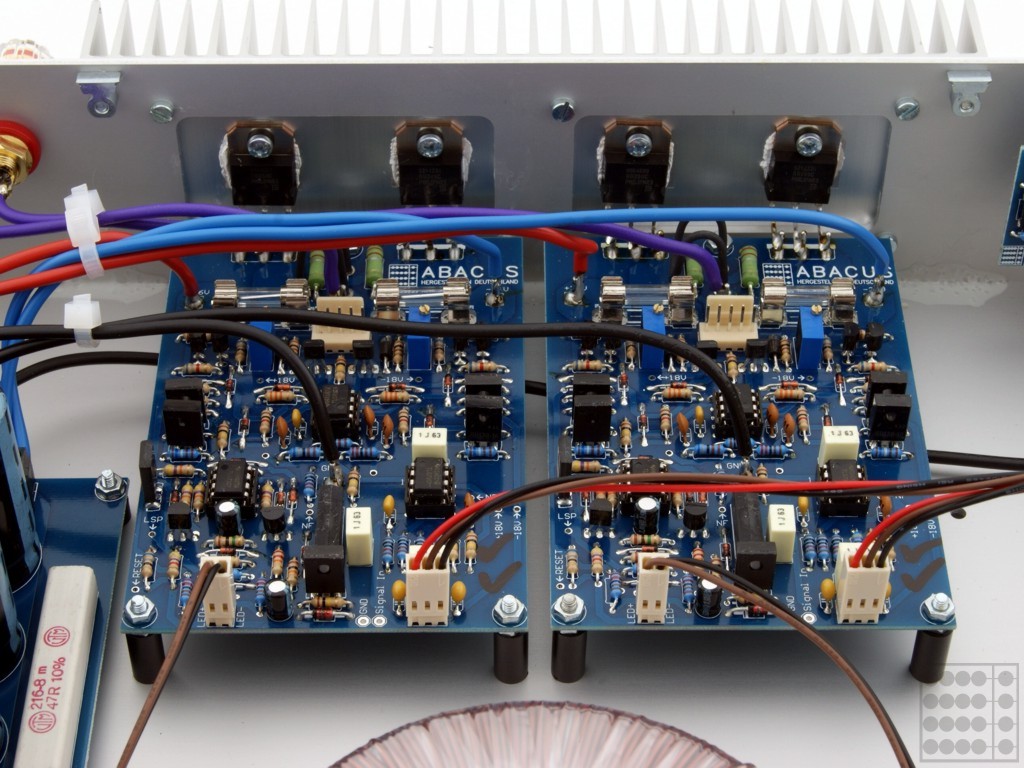

Die Eingangsstufe ist vollaktiv aufgebaut daher unempfindlich gegen Störeinflüsse.

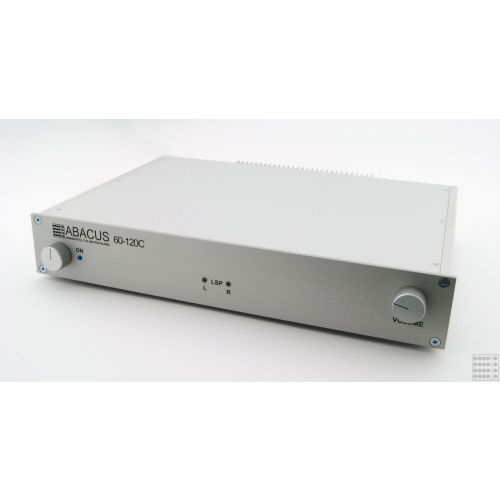

Der Lautstärkeeinsteller

Gelegentlich wird nach dem Sinn eines Potentiometers in einer Endstufe gefragt. Eine veränderbare Eingangsempfindlichkeit ist gewiss unverzichtbar und bei ABACUS ist diese Funktion ohne Nachteile zu einer vollwertigen Lautstärkeregelung ausgebaut. So wird die Endstufe dank Poti gleichwertig zu einem Linear-Vollverstärker und lässt sich ganz ohne Vorstufe betreiben, sofern (jeweils) nur eine Programmquelle angeschlossen wird.

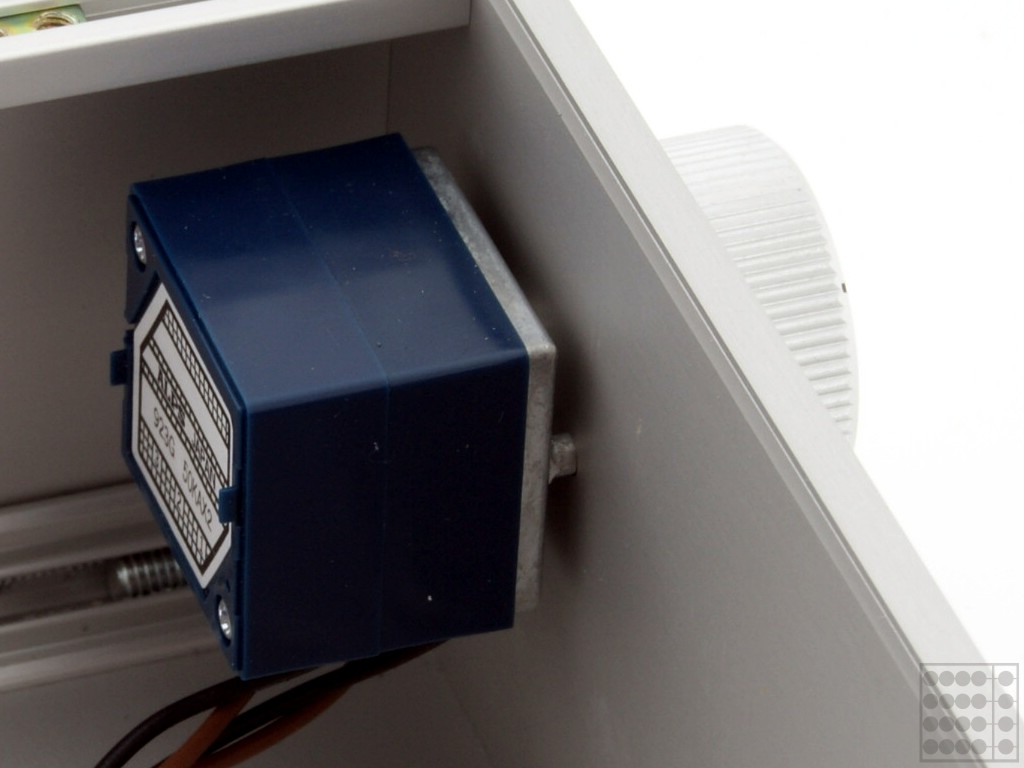

ABACUS verwendet dazu das Alps-Präzisionspotentiometer RK27. Dies arbeitet in der ABACUS-Schaltung nicht – wie allgemein üblich – im Signalweg, sondern stellt direkt die Verstärkung ein. Es hat damit absolut keinen Einfluss auf den Klang. Mit Vorverstärker, im Betrieb als reine Endstufe, dient der Einsteller zur Pegelanpassung und wird meistens auf 11-12 Uhr eingestellt.

Das Netzteil

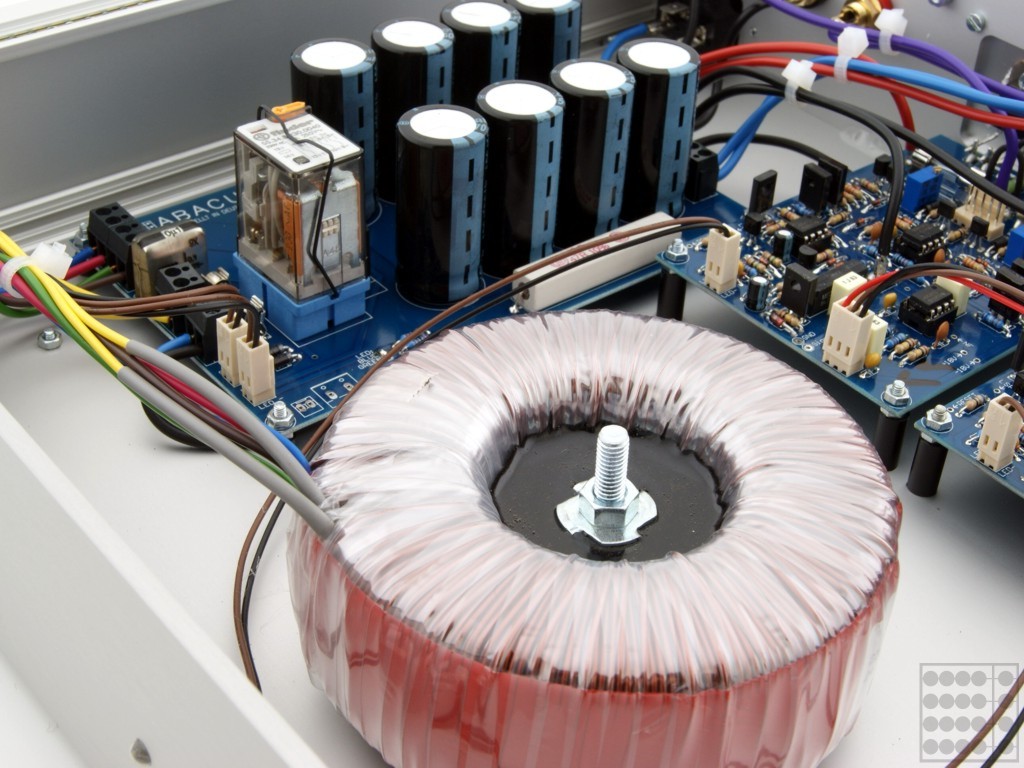

Wie bei allen physikalischen Vorgängen gilt: Was man nicht vorher reinsteckt, kann auch nicht rauskommen. Ein abgestimmtes Zusammenwirken von Netztransformator und Elektrolytkondensatoren (Elkos) bestimmt die Leistung. Die liefern nämlich dem Verstärker Spannung und Strom und der versorgt damit die Lautsprecher.

Sehr bildlich lässt sich dies an einem Dudelsack erklären: Der Netztransformator ist die Lunge des Spielers und pumpt permanent die Elkos, also den Dudelsack, auf. Der wirkt als Energiepuffer und füttert die Pfeifen, also die Lautsprecher. Die Energie für heftige Schallattacken kommt zunächst aus den Elkos. Der Trafo muss aber ausreichend groß sein, um schnell genug den Speicher nachzufüllen. Für die Spitzenleistung wird eine große Ladekapazität angestrebt – also viel Elko – und für die Dauerleistung ein leistungsstarker Transformator.

Den ABACUS 60-120C gibt es in zwei Leistungsklassen – eine Standardversion, die bereits mit einem 160VA (Watt) Trafo und 30.000µF Ladekapazität ausgestattet ist und die “Powered Edition” mit einem 225VA-Trafo mit 40.000µF.

Zur Veranschaulichung: Die Energie in den Elkos eines ABACUS 60-120C Powered Edition kann 1 Kilogramm auf fast 2,5 Meter heben.

Der Lautsprecheranschluss

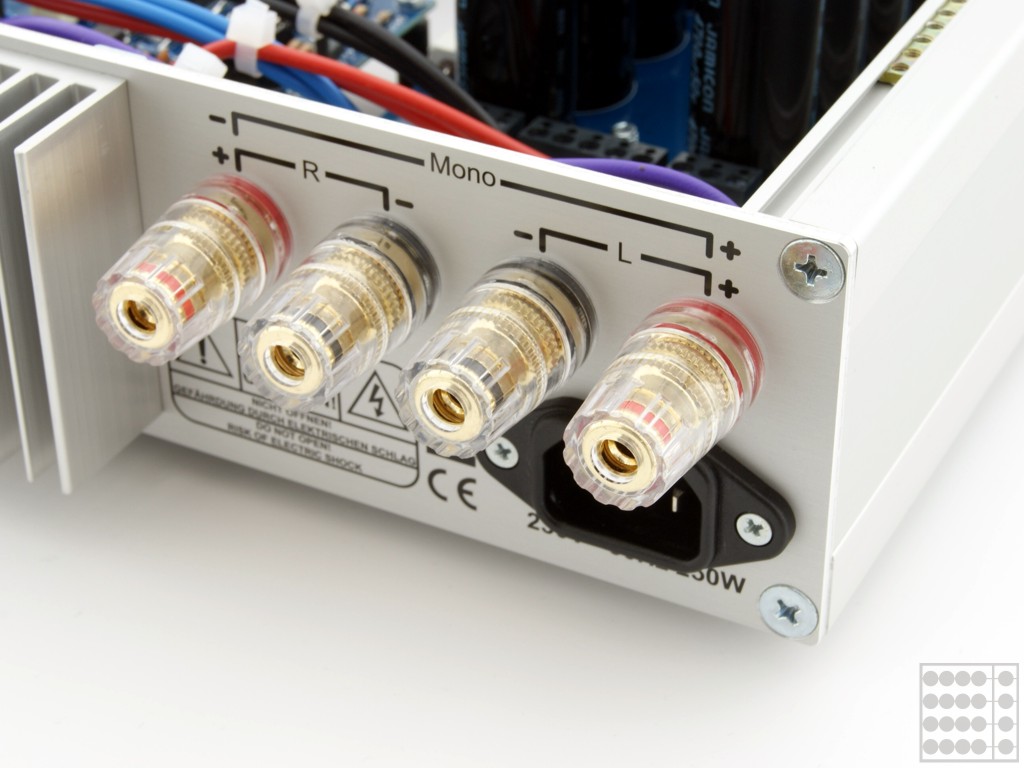

Vollisolierte und vergoldete Lautsprecherklemmen bieten sicheren Kontakt, sowohl für Bananenstecker, als auch für dicke Kabelenden. Die Einschaltgeräuschunterdrückung arbeitet ohne sonst übliche Relais im Lautsprecherausgang. So ist der Musik von den Endtransistoren bis zu den Lautsprechern nichts im Weg.

Das Lautsprecherkabel ist übrigens – wie auch Stecker etc. – in der 100%-Regelschleife des Verstärkers enthalten. Es muss darum keine besondere Qualität haben; nur der Querschnitt muss genügen…
